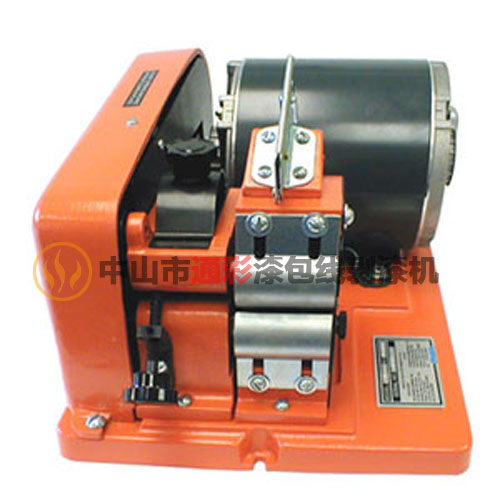

ERASER漆包线剥漆机D1

品牌ERASER  编号D1

商品详情

D1高性能漆包线脱漆机，使用最新设计的”全接触”高速磨轮，适用于圆形，正方形和长方形等的漆包线，能彻底清除线面上任何坚硬的绝缘漆，搪瓷漆，ML，Isonel等，而绝不损害铜线本身.在没有严重污染及危害性的情况下，脱漆工作快捷而且安全.可选配多种型号的磨轮，以供不同大小的线径使用.特别适合多股漆包线同时脱漆使用.操作方便，效果出色.型号D1漆包线脱漆机设有脱漆长度终止装置，控制漆包线的脱漆长度.及可装配完整的吸尘系统，避免绝缘漆及粉末外泄。

ERASER漆包线剥漆机D1

SPECIFICATIONS机器规格

适用线径:AWG 35-16（0.14 ~ 3.80 mm）

使用电压:220V / 50Hz.single phase

机器重量

32 kg

功能特点

l操作直接容易，效果明显出色.

l多股线同时高速脱漆.

l适合圆形/方形漆包线脱漆.

l脱漆长度限位装置.

SET UP AND OPERATION操作说明

A.根据表格内磨轮规格，安装合适的磨轮在机器上.将一根漆包线放在两只磨轮的中间，调较两只磨轮至将漆包线轻轻夹紧，用手握住线圈部份然后启动开关，试验脱漆效果.在必要时可通过调节磨轮互相间接触面的压力，控制达到理想的脱漆效果.

B.工作时将漆包线由两只磨轮旁边放入，然后将漆包线轻松地从磨轮中间拉出，脱漆工作即可完成.因为当机器在开动时，磨轮高速旋转时将漆包线的绝缘漆或氧化物擦掉.脱漆后的漆包线，铜线表面是光亮同清洁.单独一根的漆包线脱漆效果较好.

C.当磨轮在工作中出现表面不平或者凹沟是会引起断线同脱漆不干净的情况.此时磨轮是需要修整的，可以使用砂布或砂轮将磨轮表面部份修整磨平，直至两个磨轮能平整接触.工作中定期地修整磨轮，这样可以增加磨轮的使用寿命.

D.为方便操作，磨轮的内吼是直接装插在轴上，然后用螺丝帽上紧.请留意，上面的磨轮是用右牙螺丝帽.而下面的磨轮是用左牙螺丝帽.所以当需要换新的磨轮时，需将螺丝帽松开，将不能再使用磨轮由轴上抽出，然后插上新的磨轮，再装紧螺丝帽.即可重新开始工作.

E.随机更附有安全保护罩，确保操作安全.

SAFETY INSTRUCTIONS安全事项

1.操作机器时，必须戴上保护眼罩及保护衣物同保护手套.

2.绝缘漆粉末属化工材料具有危险性，使用前须咨询物料供应商.

3.设备需要在通风环境下操作，室内需要装置通风设施.

4.在操作使用设备时，需检测机器是在正常的安全状态中使用，如有任何危险情况发生引致的后果，本公司概不负责.

5.在无专人看管的情况下，需关闭机器所有电源.

D1漆包线脱漆机，可选用下列配件：

配件编号

配件名称/规格                              单位

AE0055  纤维磨轮GR553C，AWG 30-42（0.46 - 0.22 mmØ）  1对

AE0056  纤维磨轮GR640C，AWG 35-45（0.22 - 0.14 mmØ）  1对

AE0074  纤维磨轮GR553W，AWG 30-42（0.46 - 0.22 mmØ） 1对

TS001  不锈钢丝磨轮AWG18-42（1.02 - 0.25 mmØ）       1对

TS002  不锈钢丝磨轮AWG18-24（1.30 - 0.51 mmØ）       1对

FL630  传动皮带                             1条

AR2702  纤维磨轮修整纱布（10块/包）               1包
